MU-0808 8×8 디지털 오디오 매트릭스

FHBAVTEC MU-0808 8×8 디지털 오디오 매트릭스는 전문 AV ​​환경에서 복잡한 신호 라우팅, 정밀 믹싱 및 고급 동적 처리를 위해 설계된 엔터프라이즈급 8×8 디지털 오디오 매트릭스 프로세서입니다. 450MHz SIMD에서 작동하는 업계 표준 ADI SHARC 21489 DSP 엔진으로 구동되는 MU‑0808은 기업 회의실, 고등 교육 강당, 정부 시설 및 다기능 이벤트 공간 전반에 걸쳐 대기 시간이 매우 짧은 오디오 실행과 깨끗한 사운드 충실도를 제공합니다.

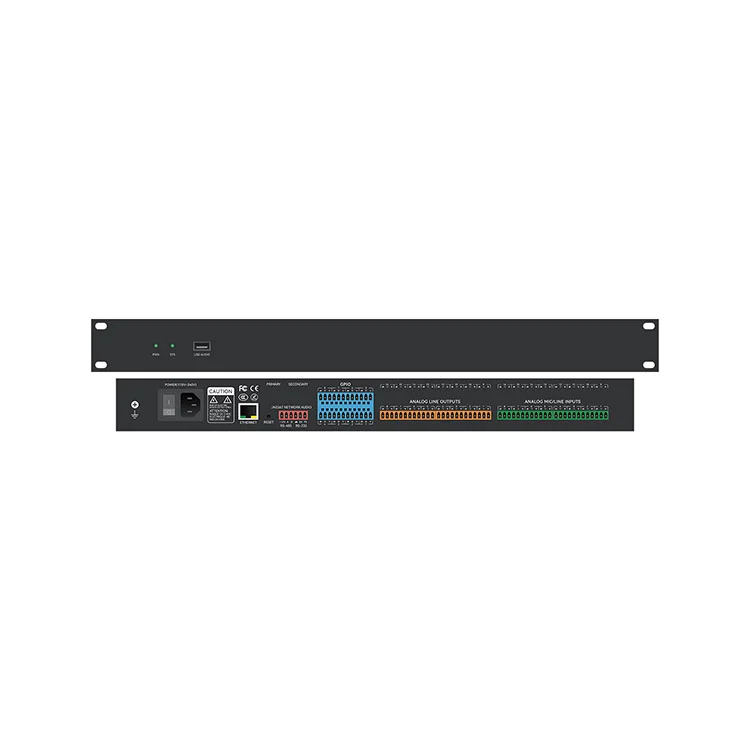

소형 1U 랙 마운트 강철 섀시에 내장된 MU‑0808은 AEC(음향 반향 제거), AFC(적응형 피드백 억제), ANC(능동형 소음 제어), 게인 공유 자동 믹싱, 파라메트릭/그래픽 EQ, 동적 압축 및 매트릭스 라우팅을 포함한 필수 오디오 DSP 알고리즘을 통합합니다. 이더넷(TCP/IP), RS232, RS485 및 사용자 정의 가능한 GPIO 로직 포트를 포함한 다중 프로토콜 제어 인터페이스를 갖춘 MU‑0808은 최신 AV 시스템을 위한 원활한 통합 기능을 제공합니다.

주요 특징

• 8개의 아날로그 입력 및 8개의 아날로그 출력:개별 게인 제어 기능이 있는 라인/마이크 신호를 지원하는 밸런스형 Phoenix 블록 터미널 커넥터입니다.

•ADI SHARC 21489 DSP 아키텍처:집중적인 실시간 오디오 알고리즘을 처리하는 고성능 450MHz SIMD 부동 소수점 프로세서.

•프로 오디오 해상도:24비트/48kHz 디지털 샘플링 속도로 투명한 오디오 변환과 다이내믹 레인지를 제공합니다.

• 음향 반향 제거(AEC):하드웨어 가속 AEC 알고리즘은 원격 화상 회의 중에 음향 피드백과 상대방 음성 반향을 제거합니다.

• 자동 피드백 제어(AFC):동적 노치 필터링 알고리즘은 음향 피드백(하울링)을 실시간으로 식별하고 억제합니다.

• 능동형 소음 제어(ANC) 및 자동 믹싱:다중 마이크 관리를 위한 게인 공유 자동 믹싱과 결합된 배경 소음 감소.

• 포괄적인 EQ 및 다이내믹:다중 대역 파라메트릭 EQ(PEQ), 그래픽 EQ, 하이패스/로우패스 필터, 확장기, 압축기, 리미터 및 동적 노이즈 게이트.

• 매트릭스 라우팅 및 채널 지연:채널당 최대 1,200ms 조정 가능한 지연으로 8×8 교차점에 걸쳐 임의 신호 할당 및 믹싱.

• USB 오디오 클래스 인터페이스:소프트 코덱 플랫폼(Zoom, Microsoft Teams, Webex)과의 원활한 통합을 위한 드라이버 없는 1-in/1-out USB 오디오 인터페이스입니다.

• 구성 가능한 GPIO 통합:스위치 로직, 장면 호출 및 비상 음소거를 위한 프로그래밍 가능한 범용 입력/출력 포트 8개.

• 유연한 시스템 제어:타사 제어 시스템 및 카메라 추적 자동화를 위해 이더넷, RS232 및 RS485를 통한 양방향 명령 지원.

• 1U 랙 인클로저:원활한 랙 배포를 위한 표준 19인치 1U 랙 장착형 디자인입니다.

DSP 코어 프로세싱

MU-0808 8×8 디지털 오디오 매트릭스는 시스템 통합자가 특정 장소의 음향 요구 사항에 따라 신호 처리 체인을 맞춤 설정할 수 있도록 직관적이고 유연한 DSP 매트릭스 아키텍처를 제공합니다.

• AEC(음향 반향 제거): 전이중 대화형 회의에 최적화된 고효율 반향 제거 기능으로 상대방 화자의 피드백을 방지합니다.

• AFC(적응형 피드백 억제): 피드백 전 최대 시스템 게인을 유지하기 위한 실시간 피드백 감지 및 적응형 노치 주파수 필터링입니다.

• 자동 믹서(이득 공유 알고리즘): 여러 활성 마이크 채널의 게인 균형을 자동으로 조정하여 안정적인 시스템 게인과 음성 명료도를 유지합니다.

• 이퀄라이제이션 제품군: 정밀한 스피커 튜닝 및 공간 보정을 위한 독립적인 멀티밴드 PEQ, 그래픽 EQ, 하이패스, 로우패스 및 올패스 필터.

• Dynamics Suite: 헤드룸 관리를 위한 입력/출력 확장기, 압축기, 리미터, 동적 범위 컨트롤러 및 노이즈 게이트.

• 매트릭스 라우팅 및 정렬: 위상 제어, 게인 트림 및 출력 라인당 최대 1,200ms의 디지털 지연 정렬을 통한 교차점 할당.

제어 및 시스템 통합

전문 AV ​​시스템 설계를 위해 설계된 MU-0808 8×8 디지털 오디오 매트릭스는 강력한 연결 및 관리 옵션을 제공합니다.

• PC 제어 소프트웨어: 전용 Windows GUI 소프트웨어를 사용하면 TCP/IP를 통한 DSP 체인, 라우팅 매트릭스, EQ 응답 곡선 및 GPIO 매핑을 실시간으로 시각적으로 구성할 수 있습니다.

• 중앙 집중식 자동화: Crestron, AMX, Extron 및 기타 제어 프로세서와의 통합을 위해 RS232/RS485를 통한 개방형 직렬 프로토콜입니다.

• 카메라 추적 통합: 활성 마이크 게이트 활동을 기반으로 PTZ 카메라 사전 설정을 트리거하는 직접 직렬 명령 출력입니다.

• GPIO 로직 제어: 외부 접점 폐쇄, 물리적 볼륨 전위차계, LED 표시기 또는 화재 경보 비상 오버라이드용으로 구성 가능한 8개의 다기능 로직 포트.

대상 응용 프로그램

• 기업 회의실 및 컨퍼런스 센터: 고화질 음성 강화 및 반향 없는 화상 회의.

• 고등 교육 및 강의실: 다중 마이크 자동 믹싱, 카메라 추적 트리거 및 회의실 매트릭스 배포.

• 정부 및 명령 센터: 물리적 GPIO 비상 재정의를 통한 신뢰성 높은 오디오 처리.

• 다기능 강당 및 이벤트 공간: 동적 사운드 분배 및 구역 지연 정렬.

• 상업용 AV 시스템: 다중 구역 배경 음악 배포 및 페이징 매트릭스 시스템.

기술 사양

자주 묻는 질문

Q1: FHBAVTEC MU‑0808은 Zoom 또는 Microsoft Teams와 같은 소프트 코덱 화상 회의 플랫폼에 대한 반향 제거를 지원합니까?

대답: 그렇습니다. MU-0808 8×8 디지털 오디오 매트릭스는 전용 하드웨어 기반 AEC(Acoustic Echo Cancellation)와 통합 1-in/1-out USB 오디오 인터페이스를 갖추고 있습니다. USB를 통해 MU‑0808을 회의실 PC에 연결하면 프로세서는 처리된 에코 없는 마이크 신호를 Zoom, Microsoft Teams 또는 Webex에 직접 공급하는 동시에 원거리 음성 에코와 로컬 음향 하울링을 제거합니다.

Q2: MU‑0808은 어떻게 구성되며 타사 AV 제어 시스템과 통합할 수 있습니까?

답변: MU‑0808은 이더넷(TCP/IP)을 통한 Windows PC 제어 소프트웨어를 사용하여 구성되어 신호 라우팅, EQ 튜닝, 동적 처리 및 장면 사전 설정 관리를 위한 시각적 인터페이스를 제공합니다. 타사 통합을 위해 이 장치는 개방형 RS232 및 RS485 제어 프로토콜을 갖추고 있어 Crestron, Extron, AMX 또는 PTZ 카메라 추적 컨트롤러를 통해 전체 제어가 가능합니다.

Q3: 구성 가능한 8개의 GPIO 포트에 어떤 기능을 할당할 수 있습니까?

답변: 8개의 GPIO 로직 포트는 디지털 입력 또는 출력으로 독립적으로 프로그래밍될 수 있습니다. 일반적인 통합 사용 사례에는 장면 사전 설정 호출을 위한 물리적 푸시 버튼 연결, LED 상태 표시기와의 인터페이스, 화재 경보 접점 클로저를 통한 비상 시스템 음소거 트리거 또는 벽 장착 구역 볼륨 제어를 위한 아날로그 전위차계 연결이 포함됩니다.

Q4: MU‑0808은 콘덴서 마이크에 팬텀 전원을 제공하며 게인은 어떻게 조정됩니까?

대답: 그렇습니다. 8개의 아날로그 입력 모두 제어 소프트웨어를 통해 구성할 수 있는 개별 전환 가능한 +48V 팬텀 전원을 갖추고 있어 전문 콘덴서 및 바운더리 마이크와 완벽하게 호환됩니다. 입력 프리앰프 게인은 다양한 마이크 및 라인 레벨 소스를 수용할 수 있도록 소프트웨어에서 0 ~ +48dBu까지 조정 가능합니다.
