마이크 라인 2 입력 x 2 출력과의 단테 인터페이스

당신은 최신 판매, 저렴한 가격 및 고품질을 구매하기 위해 우리 공장에 와서 환영합니다. 우리는 당신과 협력하기를 고대합니다.

모델:DWP22X

문의 보내기

제품 설명

DWP22X는 두 개의 아날로그 입력 (마이크/라인)을 단테로 변환하고 단테 채널 2 개를 균형 잡힌 XLR 출력으로 변환하는 소형 단테 인터페이스입니다. 각 입력에는 조정 가능한 게인 (-20dB ~ +20dB), 전환 가능한 48V 팬텀 파워 및 신호/클립 LED가 있습니다. 24 비트 고해상도 변환으로 깨끗한 오디오 품질을 보장합니다. 이 장치는 전력 및 네트워크 동기화 상태를위한 전면 패널 LED와 함께 POE 및 24V DC 전원을 모두 지원합니다.

왜 우리 제품을 선택합니까?

1. 회사 혁신

FHB 오디오는 혁신에 의해 주도됩니다. 우리는 귀하와 딜러 네트워크에 도움이되는 시간 절약 방법을 제공하는 새로운 기술을 지속적으로 개발하고 있습니다. 당사의 혁신적인 솔루션은 일상적인 사용 사례와 제품이 설치 시간을 줄이고 유지 보수 요구 사항을 줄이며 생산성을 높이며 오래 지속되는 안정성을 제공 할 수있는 방법에 중점을 둡니다.

2. 넓고 깊은 제품 라인

우리는 200 개가 넘는 오디오 및 비디오 제품과 Dante 신호 프로세서, Dante 인터페이스 머신, Dante Bluetooth 패널, Dante Microphone 및 Dante 스피커 등과 같은 일련의 단테 제품을 제공합니다.

업계 최고의 지원 팀을 사용하면 올바른 제품을 쉽게 선택하고 올바른 시스템 솔루션을 제공 할 수 있습니다.

3. 전문 및 빠른 서비스

고객을위한 제안 및 솔루션을 제공하기 위해 24 시간 온라인 서비스.

애프터 송금 기술 지원 /제품 유지 보수

배선/설치/디버깅 지침

4. OEM/ODM 솔루션

전문 시스템 설계자는 특정 요구 사항을 충족시키기 위해 제품 선택 및 시스템 설계를 지원합니다.

주요 기능 :

DWP22X는 두 개의 입력 / 출력에 대한 Dante 인터페이스를 제공합니다.

• 두 개의 표준 XLR 마이크 또는 라인 오디오 채널이있는 Dante Network로 변환

• 각 입력에서 선택할 수 있습니다

• 각 입력 채널에 대해 -20 dB에서 +20dB로 조정 가능한 마이크/라인 게인

• 응축기 마이크의 각 입력에 전환 가능한 48V 팬텀 전력

• 각 오디오 입력 신호/클립이 전면 패널에서 LED

• Dante Network에서 2 개의 XLR 균형 오디오 출력 라인 레벨

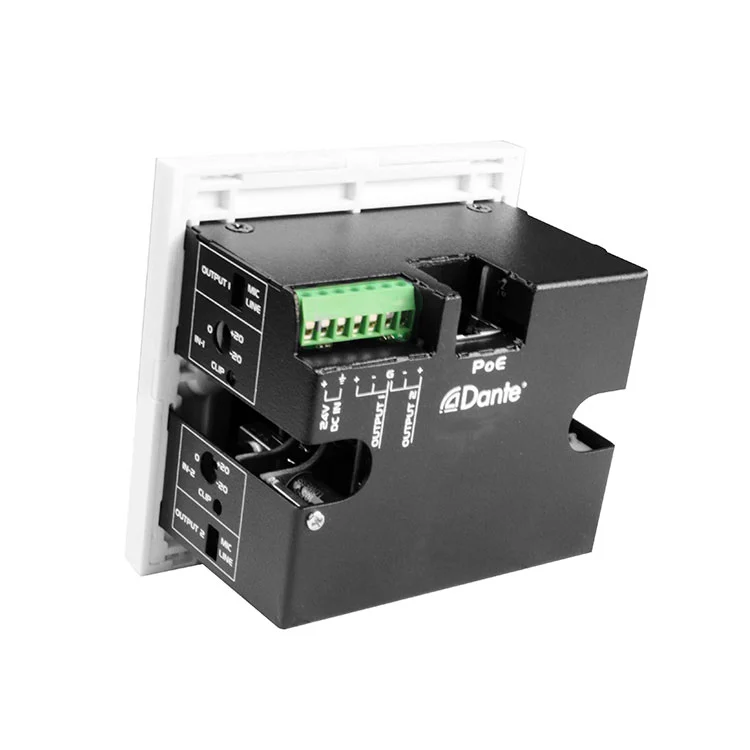

• 후면 패널의 2 개의 출력 채널 (2 개의 XLR 출력에 해당)

• 고해상도 24 비트 아날로그를 디지털 및 디지털로 변환

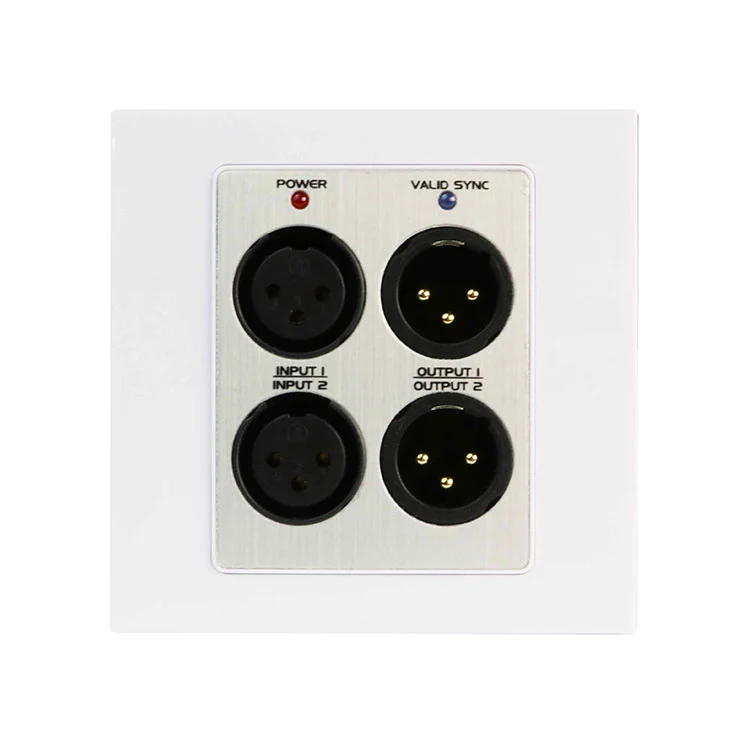

• LED는 전면 패널의 전원 및 네트워크 동기화 상태를 나타냅니다.

• 외부 24VDC 전원 공급 장치 또는 POE로 구동됩니다

• POE를 사용한 정상 작동 네트워크 스위치

제품 사양

단테 네트워크에서 라인 /마이크 출력
출력	XLRX2, 5P 분리 가능한 터미널 블록
출력 레벨	-10 DBU 공칭 (라인) -10 DBU 공칭 (MIC)
출력 레벨	+10 DBU 최대 값
출력 전압	+20DBU (@ 0DB 출력 게인)
출력 임피던스	150 Ω 균형; 75 Ω 불균형
주파수 응답	20Hz ~ 20kHz (± 0.5 dB)
thd+n	<0.1%
소음	<-75 dB
CMRR	> 65 DB (50Hz ~ 120Hz)
단테 네트워크에 마이크/라인 입력
마이크 입력
입력	xlr x 2
얻다	응축기 마이크 : 40dB
동적 마이크 :	60dB
+4 dbu의 입력 레벨	-36 DBU (응축기) -56 DBU (동적) -36 DBU (최대)
입력 임피던스	40 오
팬텀 파워	48 v
주파수 응답	20Hz ~ 20kHz (± 0.5 dB)
thd+n	<0.1%
+4 DBU 미만의 소음 :	<-70 dB
CMRR	> 70 dB (50Hz ~ 120Hz)
Crosstalk	<85 dB (20Hz ~ 20kHz
라인 입력
입력	xlr x 2
+4 dbu의 입력 레벨	+4 DBU (밸런스); -10 DBV (불균형)
입력 임피던스	> 40 오
주파수 응답	20Hz ~ 20kHz (± 0.5 dB)
thd+n	<0.1%
+4 dbu 이하의 소음	<-75 dB
CMRR	> 60dB (50Hz ~ 120Hz)
Crosstalk	<75 dB (1 kHz, 마이크 채널에 대한 라인), <70 dB (20Hz ~ 20 kHz)
단테 채널
송신기/수신기	2/2
전송 속도	100Mbps
해결	16/24/32 비트
샘플링 속도	44.1 kHz, 48 kHz.
단테 인터페이스	RJ45 잭
전원 연결	2 핀 유로 터미널, 파워 잭
권력 요구 사항	24 VDC @ 180 MA + 연결된 팬텀 하중 또는 POE
치수	116mm (w) × 114.5mm (h) × 53.1mm (d) -DWP22X -US
치수	87mm (W) × 87.5mm (H) × 53.1mm (D) -DWP22X -EU
체중 : 0.29 kgs-DWP22X-US	0.29 kgs-DWP22X-US 0.28 kgs-DWP22X-EU

제품 응용 프로그램

2ch Dante Interface 2 Mic/Line Inputs x 2 출력 인터페이스 패널은 회의실, 라이브 사운드 설정, 브로드 캐스트 스튜디오 및 설치된 AV 시스템과 같은 전문 오디오 애플리케이션에 적합합니다. 벽 마운트 디자인은 다양한 환경에 깨끗하고 효율적인 통합을 가능하게하면서 고품질 오디오 성능을 유지할 수 있습니다.
