8 채널 경제 디지털 오디오 매트릭스

8 채널 경제 디지털 오디오 매트릭스는 FHBAVTEC이 제공 할 수있는 제품 중 하나입니다. 우리는 오디오 분야에서 생산 및 공급에 대한 풍부한 경험을 가지고 있습니다. 대상 제품 사용자 정의를 위해 언제든지 저희에게 연락하거나 고품질 제품 및 운영 안내서에 대해 배울 수 있도록 관련 온라인 서비스를받을 수 있습니다.

문의 보내기

제품 설명

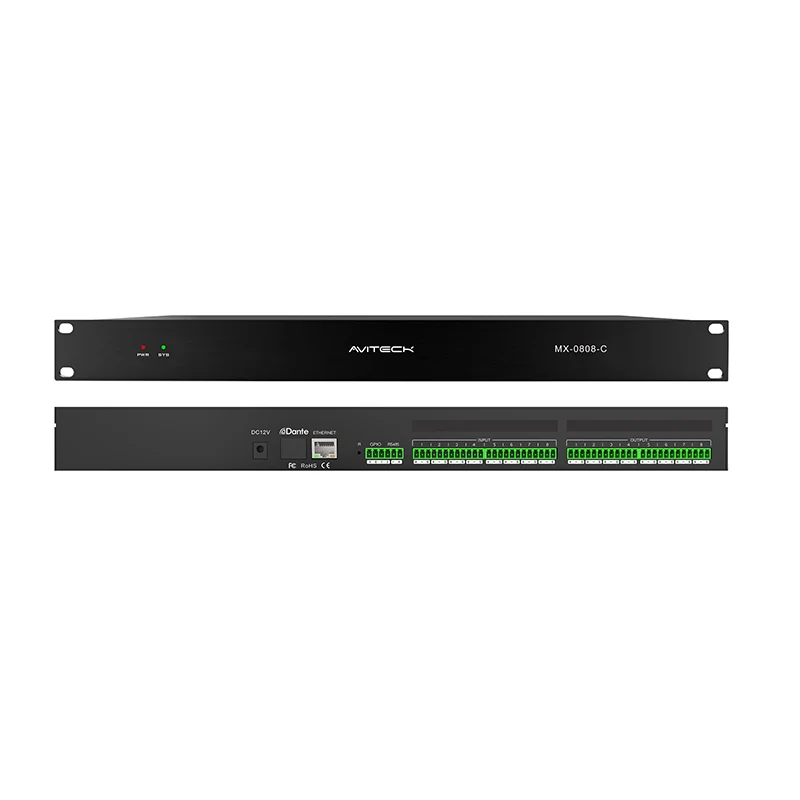

8 채널 경제 디지털 오디오 매트릭스, FHBAVTEC 모델 (MX-0808-C)에서 간단히 호출 할 수도 있습니다. 이 제품을 설계하고 제작할 때, 우리는 자동 믹싱 및 자동 피드백 취소 (AFC)를 포함한 다양한 혁신적인 기능을 하나에 통합하고 다기능 오디오 처리 및 제어를 수행하고 다양한 응용 시나리오를 준비하는 고급 DSP 기술을 적용하여 다양한 혁신적인 기능을 적용했습니다.

제품 기능 :

1. 8 채널 경제 디지털 오디오 매트릭스에는 회의실, 캠퍼스, 문화 공연, 콘서트 등에 일반적으로 사용되는 다양한 응용 프로그램이 있습니다. 귀하의 요구에 따라 특정 운영 지침 또는 사용자 정의는 저희에게 연락 할 수 있습니다.

2. FHBAVTEC은 PC 소프트웨어를 제공합니다.

3. 시스템에는 오해를 피하기 위해 내장 잠금 화면 기능이 있습니다.

4. 기능 측면에서 8 채널 경제 디지털 오디오 매트릭스는 주로 DSP 오디오 프로세싱, 내장 자동 믹서, 피드백 제거 (AFC) 기능 등 포괄적 인 사용자 경험을 제공 할 수 있습니다.이 제품은 고급 기술로 설계 및 제작되어 전체 기능 매트릭스 믹싱, 내장 자동 카메라 추적 기능을 달성하고 장면 사전 설정을 지원할 수 있습니다. 편리하고 사용하기가 빠릅니다. 특별한 상황의 경우 안전 측면에서 자동 전원 오프 메모리 보호 기능을 설정했습니다.

5. 각 채널 입력 : 프리 앰프, 신호 발전기, 팽창기, 압축기, 5 레벨 파라 메트릭 이퀄라이저.

6. 각 채널 출력 : 31 대역 그래픽 이퀄라이저, 지연, 크로스 오버, 리미터.

7.이 제품은 1U 올 알루미늄 섀시를 사용합니다.

제품 매개 변수 :

제품 기술 매개 변수
DSP 칩	이중 코어 TI 450MHz 플롭
중앙 통제 교육 생성기를 설정하십시오	지원하다
입력 처리	사전 증폭기, 신호 생성기, 익스텐더, 압축기, 5 세그먼트 매개 변수 이퀄라이제이션, 반전, 자동 게인, 자동 혼합
출력 처리	세그먼트 31은 이퀄라이저, 지연을 보여줍니다 장치, 주파수 분배기, 리미터 및 반전
매트릭스 믹싱	입력 및 출력 신호 매트릭스 혼합, 혼합 성분 제어
자동 카메라 추적 기능	지원하다
장면 사전 설정	100 개의 사용자 정의 설정 그룹
I/O
모델 번호	MX-0808D-C
아날로그 수 입력	8
아날로그 수 산출	8
단테의 수 입력	4
단테의 수 산출	4
이더넷	1
RS485	1
GPIO	2
입력 게인 확대	-24 d 18db, 6db, 총 7 레벨
균형/균형 잡힌 밸런스,	지원하다
마이크 \ 라인	지원하다
각각의 독립적 인 48V 팬텀 파워 공급	지원하다
DSP 처리
AFC	√	√	√
AEC	×	×	×
anc	×	×	×
오전	√	√	√
AGC	√	√	√
PC 소프트웨어
PC 소프트웨어	지원하다
Windows 32 비트	지원하다
Windows 64 비트	지원하다
클라이언트 측	내장 클라이언트, 온라인 지원 다운로드

사양
견본 추출	48kHz
팬텀 파워	48V
주파수 응답	20-20k Hz, ± 0.2dB
thd+n	4DBU @4DBU
디지털 - 아날로그 동적 범위 (a 가중치)	120dB
디지털 다이나믹 레인지에 대한 아날로그 (a 가중치)	114dB
입력 임피던스 (균형)	20k
출력 임피던스 (균형)	100
EIN − (가중치)	≤-120 dbu
채널 격리	104db @1k Hz
공통 모드 거부	70db @80 Hz
최대 입력 레벨	18DBU
최대 출력 레벨	18DBU
바닥 소음	-90dbu
작업력	DC12V/2A
크기	48225845 (mm) ；
순 중량	2.5kg

MX-0808-C의 소프트웨어 경험 :

8 채널 경제 디지털 오디오 매트릭스와 함께 디지털 오디오 프로세서를 모니터링하고 작동하는 데 도움이되는 PC 버전의 제어 소프트웨어를 설계했습니다. 실제로 사용하면 다양한 기능의 음향 특성에 따라 장면을 편집하고 저장할 수 있습니다. 일반적으로 사용되는 모드에는 컨퍼런스 모드, 아트 퍼포먼스 모드, 콘서트 모드 등이 포함됩니다. 잠금 화면 기능은 시스템에서 오해로 인한 문제를 피하기 위해 더 안전하고 편리합니다.

오디오 처리 핵심 알고리즘 :

완벽한 음질을 달성하려면 먼저 효율적이고 포괄적 인 알고리즘이 필요합니다. 이것이 엔지니어의 경험과 지혜의 결과로 내장 핵심 알고리즘을 프로세서의 영혼으로 만듭니다.

자동차

8 채널 경제 디지털 오디오 매트릭스는 언어의 명확성을 향상시킬 수 있으며 피드백, 잔향 및 빗 필터링의 효과가 크게 줄어 듭니다. 자동 조정을 달성하고 설정을 단순화 할 수 있도록 당사가 설계하고 생산 한 오디오 장비를 선택하십시오. 플러그 앤 플레이이며 많은 유사한 장치보다 더 편리하고 빠릅니다.

8 채널 경제 디지털 오디오 매트릭스의 적응 형 노이즈 임계 값을 통해 각 입력 채널은 연속 배경 노이즈와 변화하는 사운드를 구별하고, 채널을 지속적으로 조정하며, 임계 값을 활성화하여 궁극적으로 음성 볼륨이 백그라운드 노이즈보다 높은 경우에만 채널을 활성화하는 목표를 달성 할 수 있습니다. 배경 환경 사운드의 존재를 보장하기 위해 다음 마이크가 활성화 될 때까지 마지막 마이크를 잠그십시오. 마지막 마이크가 잠겨 있지 않으면 대화에서 긴 일시 중지가 발생하면 오디오 신호가 손실되는 것처럼 모든 마이크가 꺼집니다.

궁극적 으로이 제품에서 느낄 수있는 것은 각 마이크의 우선 순위를 정확하게 제어하고 주요 스피커를 잠글 수 있다는 것입니다.

자동 피드백 제거 (AFC)

8 채널 경제 디지털 오디오 매트릭스의 AFC 기능의 주요 기능은 멀티 포인트 필터링 및 다중 서브 밴드 주파수 이동이며, 이는 사운드 왜곡을 생성하지 않고 원래 기본 톤 기간의 고조파 특성을 유지합니다. 객실 피드백 경로를 음향 적으로 모델링하고 음향 피드백을 적응 적으로 제거 할 수 있습니다.

피드백 경로의 변경 사항을 빠르게 추적하고 소음을 억제하는 능력을 크게 향상시킬 수 있습니다. 마이크 변속기 이득은 6-18dB 증가 할 수 있으며, 이는 특히 다양한 대형, 중간 및 소규모 회의실에 적합한 상대적으로 큰 개선입니다.
